三、案例分析题
(一)
【背景资料】
某公司承包一座雨水泵站工程,泵站结构尺寸为23.4m(长)×13.2m(宽)×9.7m(高),地下部分深度5.5m,位于粉土、砂土层,地下水位为地面下3.0m。设计要求基坑采用明挖放坡,每层开挖深度不大于2.0m,坡面采用锚杆喷射混凝土支护基坑周边设置轻型井点降水。
基坑临近城市次干路,围挡施工占用部分现况道路,项目部编制了交通导行图(图1)。在路边按要求设置了A区、上游过渡区、B区、作业区、下游过渡区、C区六个区段,配备了交通导行标志、防护设施、夜间警示信号。
基坑周边地下管线比较密集,项目部针对地下管线距基坑较近的现况制定了管理保护措施,设置了明显的标识。
1.项目部的施工组织设计文件中包括质量、进度、安全、文明环保施工、成本控制等保证措施;基坑土方开挖等安全专项施工技术方案,经审批后开始施工。
2.为了能在雨期前完成基坑施工,项目部拟采取以下措施:
(1)采用机械分两层开挖;
(2)开挖到基底标高后一次完成边坡支护;
(3)直接开挖到基底标高夯实后,报请建设、监理单位进行地基验收。

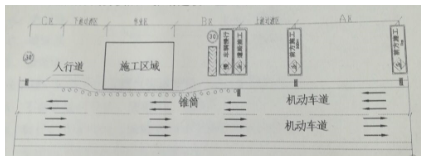

图1交通导行平面示意图
【问题】
1.补充施工组织设计文件中缺少的保证措施。
2.交通导行示意图中,A、B、C功能区的名称分别是什么?
3.项目部除了编制地下管线保护措施外,在施工过程中还需具体做哪些?
4.指出项目部拟采取加快进度措施的不当之处,写出正确的做法。
5.地基验收时,还需要哪些单位参加?
【参考答案】
1.施工组织设计文件中还应该补充的保证措施有:季节性施工保证措施、交通组织措施、构(建)筑物及文物保护措施、应急措施。P189
2.A为警告区、B为缓冲区、C为终止区 P197
3.(1)在施工过程中,必须设专人随时检查地下管线,维护加固设施,以保持完好。
(2)观测管线沉降和变形记录,遇到异常情况,必须立即采取安全技术措施。
(3)制定应急预案。
(4)出现异常情况应立即通知管理单位人员到场处理、抢修。
4.(1)采用机械分两层开挖不妥,设计要求基坑采用明挖放坡,每层开挖深度不大于2.0m,而地下部分深度5.5m,所以应分三层进行开挖;
(2)开挖到基底标高后一次完成边坡支护不妥,应分段进行,随着开挖及时边坡保护;
(3)机械直接开挖到基底标高夯实后不妥,正确做法应为槽底预留200-300mm土层,由人工开挖至设计高程,整平。 P115
5.项目部地基验收还应报请勘察、设计、施工单位负责人进行验收。P299
(二)
【背景资料】

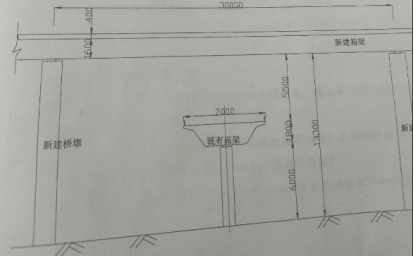

某桥梁工程项目的下部结构已全部完成,受政府指令工期的影响,业主将尚未施工的上部结构分成A、B二个标段,将B段重新招标。桥面宽度17.5m,桥下净空6m,上部结构设计为钢筋混凝土预应力现浇箱梁(三跨一联),共40联。原施工单位甲公司承担A标段,该标段施工现场系既有废弃公路无需处理,满足支架法施工条件,甲公司按业主要求对原施工组织设计进行了重大变更调整;新中标的乙公司承担B标段,因B标施工现场地处闲置弃土场,地域宽广平坦,满足支架法施工部分条件,其中纵坡变化较大部分为跨越既有正在通行的高架桥段,新建桥下净空高度达13.3m(见图2)。
甲、乙两公司接受任务后立即组织力量展开了施工竞赛。甲公同利用既有公路作为支架基础,地基承载力符合要求。乙公司为赶工期,将原地面稍作整平后即展开支架搭设工作,很快进度超过甲公司。支架全部完成后,项目部组织了支架质量检查**并批准模板安装。模板安装完成后开始绑扎钢筋。指挥部检查中发现乙公司施工管**存在问题,下发了停工到通知单。
【问题】
1.原施工组织设计中,主要施工资源配置有重大变更调整,项目部应如何处理?重新开工之前技术负责人和安全负责人应完成什么工作?
2.满足支架法施工的部分条件指的是什么?
3.B标支架搭设场地是否满足支架的地基承载力?应如何处置?
4.支架搭设前技术负责人应做好哪些工作?桥下净高13.3m部分如何办理手续?
5.支架搭设完成和模板安装后用什么方法解决变形问题?支架拼装间隙和地基沉降在桥梁建设中属哪一类变形?
6.跨越既有高架部分的桥梁施工需到什么部门补充办理手续?
【参考答案】
1. 项目部应在项目经理的主持下,修改施工组织设计,报企业技术负责人审批,加盖企业公章,再报总监或建设方审批。
重新开个之前技术负责人和安全负责人要向全体施工人员进行书面安全技术交底,签字并归档。
2.施工现场地处闲置弃土场,地域宽广平坦,有足够的空间进行支架搭设。
3.废弃场地为杂填土,不能满足地基承载力的要求,应对场地采取换填、硬化、加垫板等措施,提高地基承载力,并应采取预压措施,消除非弹性变形,验证地基承载力。
4.1)应编制专项方案,并经专家论证;
2)经预压验证地基承载力;
3)向全体施工人员进行书面安全技术交底,签字并归档。
4)桥下净高13.3m部分,支架搭设专项方案应经专家论证,根据专家意见修改方案后,并经施工单位技术负责人、总监理工程师、建设单位项目负责人签字。
5.1)支架搭设完成和模板安装后用预压的方法解决变形问题;
2)支架拼装间隙和地基沉降在桥梁建设中属非弹性变形
6.应向市政行政主管部门、公安交通管理部门、道路管理部门办理占路手续。
