(三)
【背景资料】
某施工单位承建一项城市污水主干管道工程，全长1000m，设计管材采用H级承插式钢筋混凝土管，管道内径d1000mm，壁厚100mm;沟槽平均开挖深度为3m，底部开挖宽度设计无要求，场地地层以硬塑粉质黏土为主，土质均匀，地下水位于槽底设计标高以下，施工期为旱季。
项目部编制的施工方案明确了下列事项：
(1)将管道的施工工序分解为：①沟槽放坡开挖;② 砌筑检查井;③下(布)管;④管道安装;⑤管道基础与垫层;⑥沟槽回填;⑦闭水试验。
施工工艺流程：①→A→③→④→②→B→C。
(2)根据现场施工条件、管材类型及接口方式等因素确定了管道沟槽底部一侧的工作面宽度为500mm，沟槽边坡坡度为1：0.5.
(3)质量管理体系中，管道施工过程质量控制实行企业的“三检制”流程。
(4)根据沟槽平均开挖深度及沟槽开挖断面估算沟槽开挖土方量(不考虑检查井等构筑物对土方量估算值的影响)。
(5)由于施工场地受限及环境保护要求，沟槽开挖土方必须外运，土方外运量根据表3《土方体积换算系数表》估算。外运用土方车辆容量为10m3/车·次，外运单价为100元/车·次。

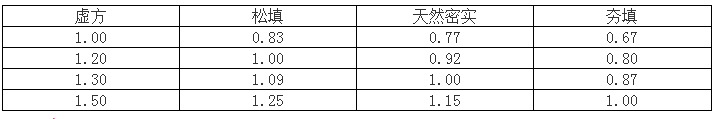

表3土方体积换算系数表
【问题】
1.写出施工方案(1)中管道施工工艺流程中A、B、C的名称(用背景资料中提供的序号①~⑦或工序名称作答)
2.写出确定管道沟槽边坡坡度的依据。
3.写出施工方案(3)中“三检制”的具体内容。
4.根据施工方案(4)(5)，列式计算管道沟槽开挖土方量(天然密实体积)及土方外运的直接成本。
5.指出本工程闭水试验管段的抽取原则。
【参考答案】
1.A-管道基础与垫层B-闭水试验C-沟槽回填(夯实、精讲)
2.管道沟槽边坡坡度的依据：(1)土类(地质条件、土质均匀条件)(2)地下水位(3)开挖深度(4)荷载(坡顶无荷载、坡顶有静载、坡顶有动载)(P137)(夯实、精讲)
3.“三检制”的具体内容：班组自检、工序或工种间互检、专业检测(专检)(P257)
4.基坑底边宽：1+0.1X2+0.5X2=2.2m
上口宽：3X0.5X2+2.2=5.2m
管道沟槽开挖土方量：[(5.2+2.2)/2]X3X1000=11100m3
土方外运的直接成本：11100X1.30/10X100=144300元(考基坑相关知识，夯实、精讲)
5.本工程闭水试验管段的抽取原则：当管道内径为1000mm(大于700mm)，可按管道井段数量抽样选取1/3进行试验;试验不合格时，抽样井段数量应在原抽样基础上加倍进行试验。(夯实、精讲、点睛)
(四)
【背景资料】

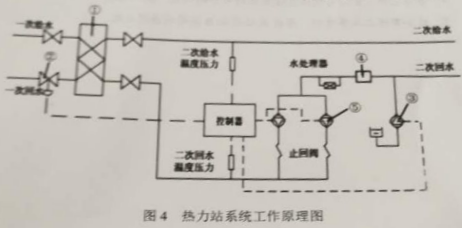

A公司中标承建一项热力站安装工程。该热力站位于某公共建筑物的地下一层，一次供回水设计温度为125℃/65℃。二次供回水设计温度为80℃/60℃。设计压力为1.6MPa。热力站主要设备包括板式换热器、过滤器、循环水泵、补水泵、水处理器、温控阀等。采取整体隔声降噪综合处理。热力站系统工作原理如图4所示。
工程实施过程中发生如下事件：
事件一：安装工程开始前A公司与公共建筑物的土建施工单位在监理单位的主持下对预埋吊点、设备基础、预留套管(孔洞)进行了复验，划定了纵向、横向安装基准线和标高基准点。并办理了书面交接手续。设备基础复验项目包括纵轴线和横轴线的坐标位置、基础面上的预埋钢板和基础平面的水平度、基础垂直度、外形尺寸、预留地脚螺栓孔中心线位置。
事件二：签于工程的专业性较强，A公司决定将工程交由具有独立法人资格和相应资质，且具有多年施工经验的下属B公司来完成。
事件三：为方便施工，B公司进场后拟利用建筑结构作为起吊、搬运设备的临时承力构件，并征得了建设、监理单位的同意。
事件四：工程施工过程中，质量监督部门对热力站工程进行监督检查,发现施工资料中施工单位栏均填写B公司，且A公司未在施工现场设立项目管理机构。根据(中华人民共和国建筑法》,A公司与B公司涉嫌违反相关规定。
【问题】
1.按照系统形式分类，该热力站所处供热管网属于开式系统还是闭式系统?说明理由，
2.写出图4中编号为①、②、③、④、⑤的设备名称。
3.事件一中，设备基础的复验项目还应包括哪些内容?
4.事件三中，B公司的做法还应征得哪方的同意?说明理由.
5.结合事件二与事件四，写出A公司与B公司的违规之处。
【参考答案】
1.该热力站所处供热管网属于闭式系统。
理由：教材中定义一次热网与二次热网采用换热器连接的是闭式系统，由于背景有换热器，所以是闭式系统。(P149)(夯实、精讲)
2.①板式换热器②温控阀③补水泵④过滤器⑤循环水泵(P161涉及)
3.设备基础的复验项目还应包括：表面质量、几何尺寸、混凝土质量。(P162)(夯实、精讲、点睛)
4.还应征得土建施工单位和设计单位同意。
理由：利用建筑结构作为起吊、搬运设备可能会对建筑结构造成损坏。(结合背景)
5.事件三违规之处：A公司不能工程整体转包给B公司，属于非法转包。因为B公司具有独立法人资格和相应资质。
事件四违规之处：施工资料中不能只填B公司，应A、B公司都要填。A公司中标后应按照合同设立项目部。(法规)
